TraçoCAD LT
CAD 2D em português

Com comandos e atalhos tradicionais de CAD, para Mac e Windows. Abre e salva DWG e DXF, com o conversor dentro do app e nada mais para instalar.

Teste grátis por 30 dias Ver recursos

Teste grátis por 30 dias, com todos os recursos. Não pede cartão.
Mac com chip Apple (M1 ou mais novo) · Windows 10 ou 11, de 64 bits.

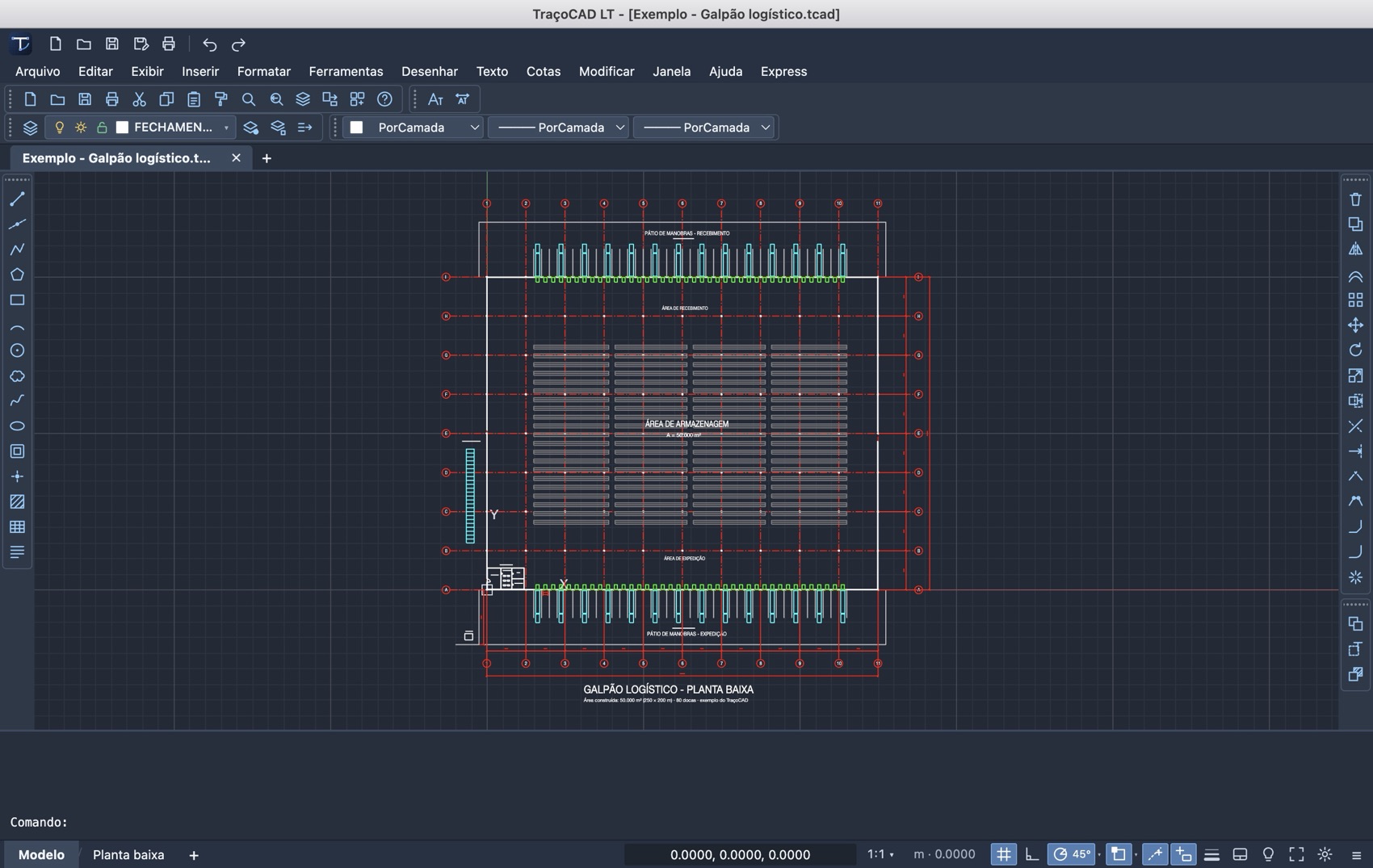

Tela do TraçoCAD no modo clássico, com menus e barras de ferramentas, mostrando a planta baixa de um galpão logístico com eixos, docas, cotas e blocos
  • 30 diasde teste grátis, com tudo liberado
  • DWG e DXFabre e salva, com o conversor incluso
  • L · C · TR · Matalhos tradicionais de CAD e nomes em português
  • 2 computadorespor licença, Mac ou Windows

Recursos

Do primeiro traço à folha impressa, num só aplicativo, com os desenhos guardados no seu computador.

Desenho

Linha, polilinha com arcos, círculo, arco, elipse, spline, polígono, nuvem de revisão e hachuras com 36 padrões, por ponto interno ou associativas.

Edição

Mover, copiar, girar, escala, espelhar, matriz, paralela, aparar, estender, concordância, chanfro e desfazer sem limite.

Precisão

Snaps a objetos (ponta, meio, centro, interseção, tangente…), orto, polar, rastreamento, entrada dinâmica e coordenadas absolutas, relativas e polares.

Textos e cotas

Textos de várias linhas com estilos, tabelas, chamadas e cotas linear, alinhada, angular, raio, diâmetro, ordenada, contínua e de linha de base. Localiza, numera e soma textos.

Camadas e blocos

Camadas com congelar, travar, isolar e filtro. Blocos com atributos, editor de bloco, blocos dinâmicos, biblioteca com miniaturas, grupos e referências externas.

Folhas e impressão

Layouts com viewports em escala e carimbo, PDF vetorial de uma folha ou de todas, e espessuras de linha por objeto, camada ou cor.

Uma interface que você já conhece

Se você já trabalha com CAD, encontra a disposição, os comandos e os atalhos de sempre, com nomes em português.

  • Escolha a faixa de ferramentas moderna ou o modo clássico, com menus e barras que você pode personalizar.
  • Digite o comando como sempre: L, PL, C, M, CO, TR. Os nomes em português também valem: LINHA, MOVER, APARAR.
  • A lista de sugestões aparece enquanto você digita.
  • Coordenadas absolutas, relativas e polares: 10,20 · @5,0 · @10<45.
  • Vários desenhos abertos em abas, com salvamento automático e cópia de segurança.

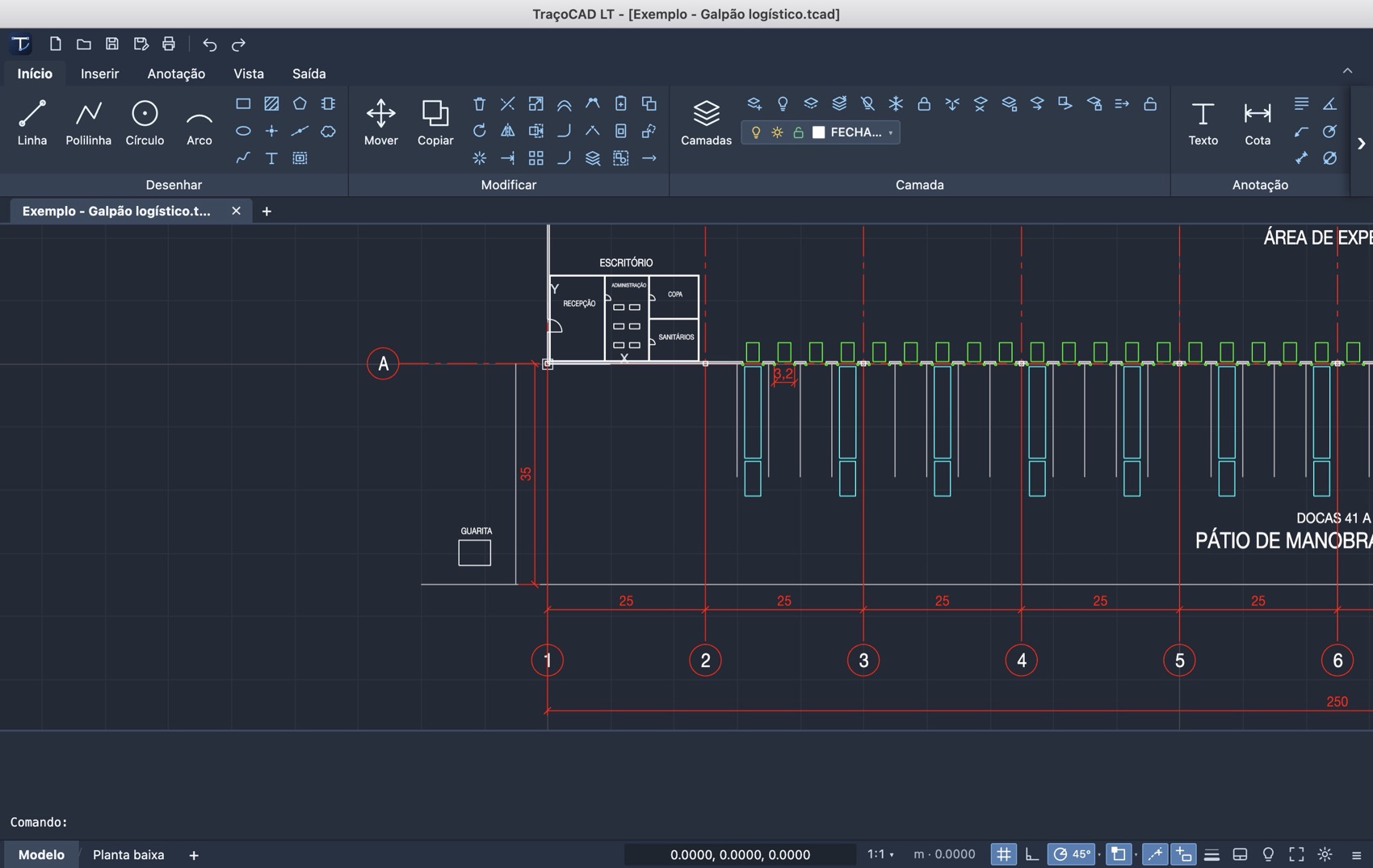

Faixa de ferramentas do TraçoCAD sobre um trecho da planta do galpão, com cotas lineares, eixos numerados e o escritório do térreo

Abre e salva DWG, sem conversor para instalar

O conversor de DWG já vem dentro do aplicativo. Você abre o arquivo que recebeu e trabalha.

Abre
DWG (até a versão 2018) · DXF · TCAD (formato próprio) · PDF vetorial, por importação
Salva
DWG (versão 2000) · DXF (2000 e R12) · TCAD
Imprime
PDF vetorial e SVG, de uma área, de uma folha ou de todas as folhas num só PDF

Ao abrir um DWG de outra pessoa, o primeiro Salvar sempre pede um novo nome, para o original nunca ser substituído por engano.

  • Blocos com atributos, hachuras, polilinhas com arcos, elipses, splines, tipos e espessuras de linha, cotas, layouts e camadas congeladas chegam como objetos editáveis.
  • Referências externas e imagens anexadas são localizadas pelo caminho gravado ou pela pasta do desenho.
  • Desenhos grandes: um DWG real de 300 MB abre em cerca de 2 minutos na primeira vez e em uns 35 segundos nas seguintes, com andamento na tela e botão Cancelar.
  • Compara duas revisões do mesmo desenho.

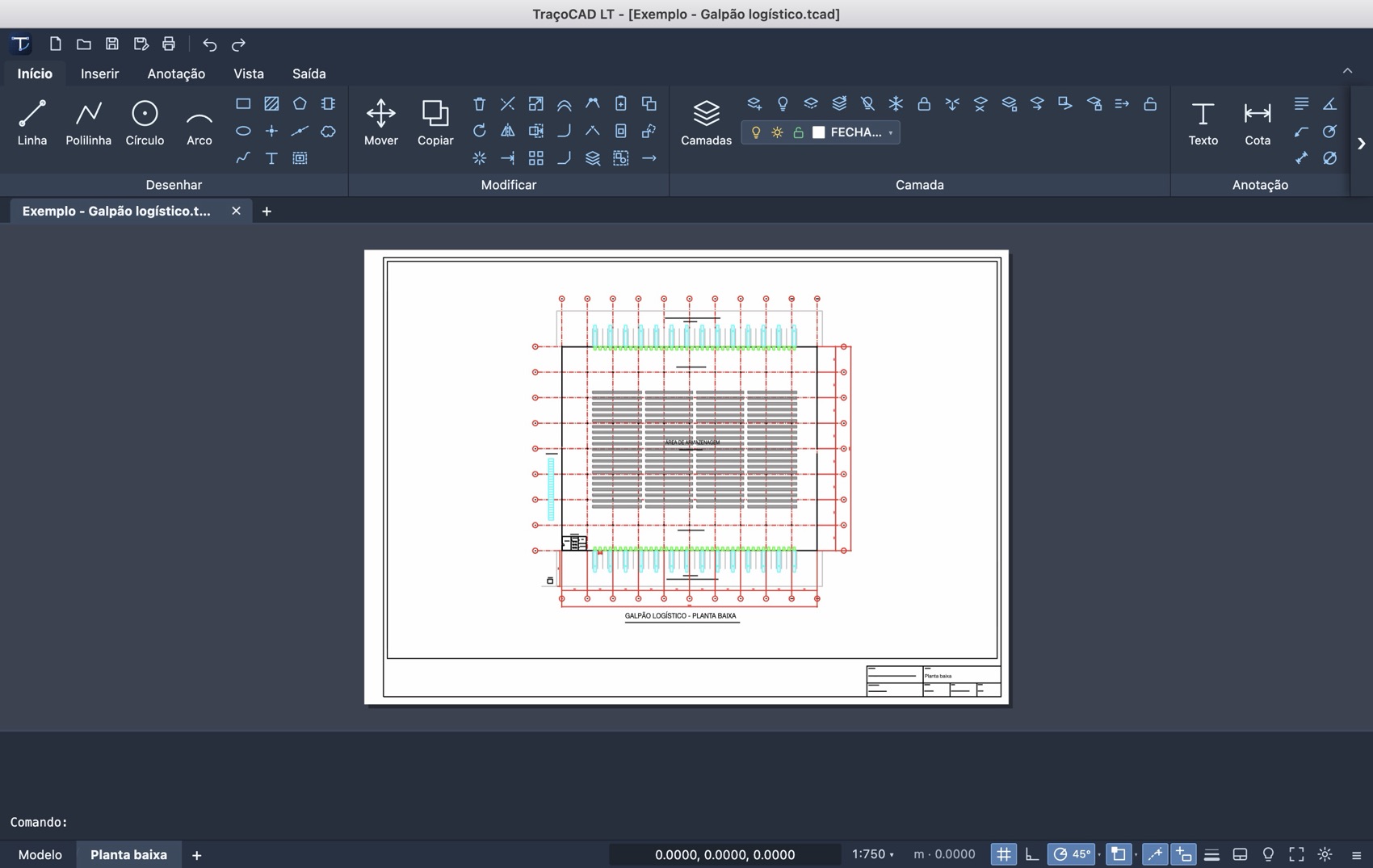

Folha de impressão do TraçoCAD com moldura, carimbo e a planta baixa do galpão enquadrada em escala 1:750

Da planta à folha pronta para imprimir

Monte as folhas do projeto no próprio desenho e gere o PDF sem sair do aplicativo.

  • Layouts com viewports em escala, que você recorta, trava e ajusta camada por camada.
  • Moldura e carimbo inseridos com um comando.
  • PDF vetorial de uma folha ou de todas as folhas de uma vez, cada uma no seu tamanho, de A4 a A0.
  • Espessuras de linha por objeto, por camada ou por cor, em preto ou colorido.

Blocos, biblioteca e hachuras no ritmo da obra

Reaproveite o que você já desenhou e padronize o que vai para a folha.

  • Biblioteca de blocos com miniaturas, categorias e busca, lendo os blocos de uma pasta sua.
  • Editor de bloco, atributos em lote e blocos dinâmicos (distância, visibilidade e espelhar).
  • Hachuras associativas: se o contorno muda, a hachura acompanha.
  • Painel lateral com camadas, filtro por nome e propriedades do objeto selecionado.

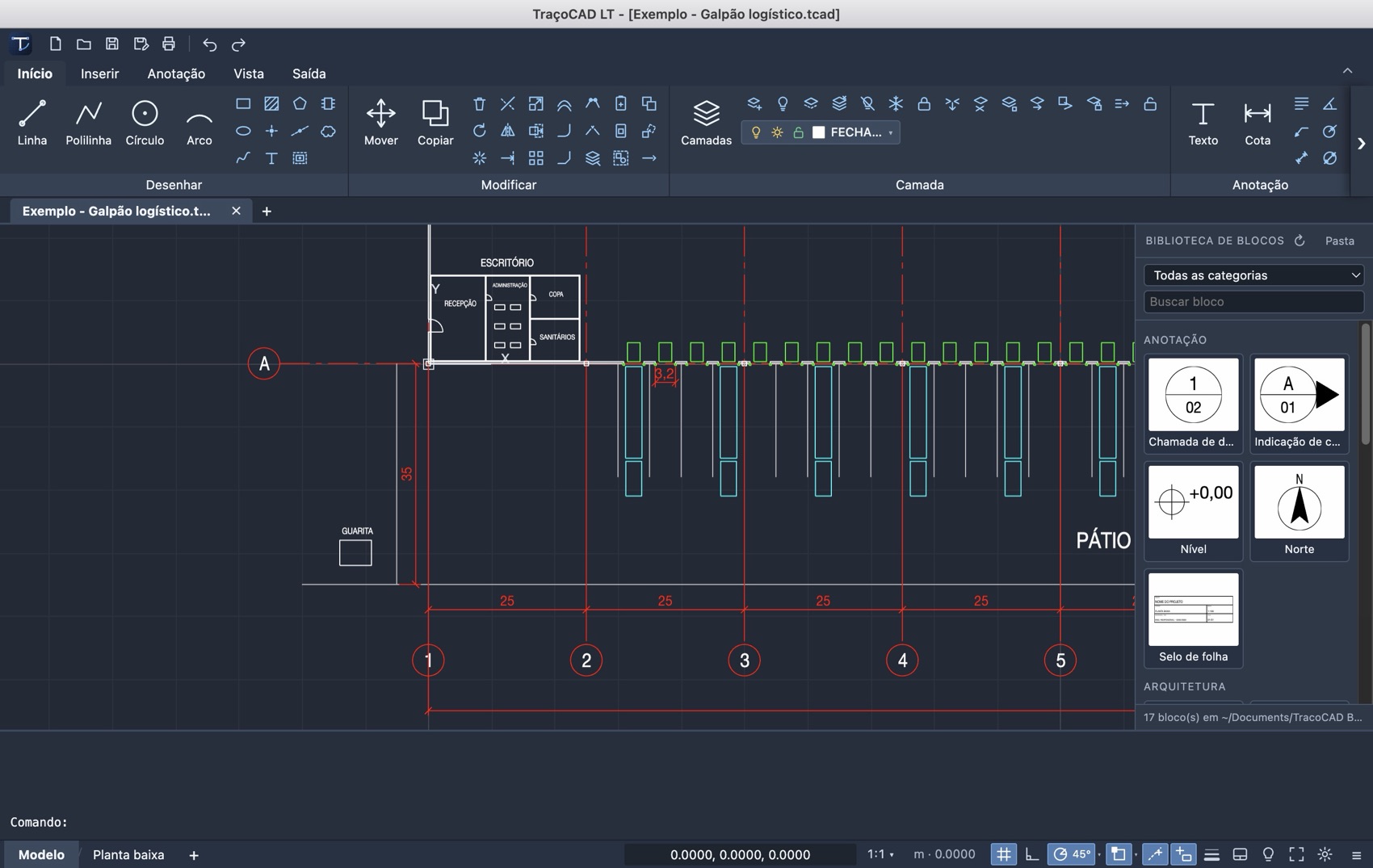

Painel Biblioteca de blocos do TraçoCAD aberto ao lado da planta, com miniaturas de chamada de detalhe, indicação de corte, nível, norte e selo de folha Duas hachuras no TraçoCAD, uma em linhas diagonais com furo circular e outra em quadriculado, com o painel lateral de camadas e propriedades da hachura

Para quem é

Projetistas e engenheiros que trabalham com CAD 2D e querem uma ferramenta acessível, em português, inclusive no Mac.

Preço e download

Preço em breve

30 dias de teste · serial para até 2 computadores, ativado pela internet · Mac (M1 ou mais novo) e Windows 64 bits

Baixar versão de teste (v0.28.1) Comprar licença

Dúvidas frequentes

Abre e salva arquivos DWG?

Abre DWG (até a versão 2018) e DXF, e salva DWG na versão 2000 e DXF. Blocos, hachuras, cotas, camadas e layouts chegam como objetos editáveis. Ao abrir o DWG de outra pessoa, salve com outro nome e confira o resultado: as cotas, por exemplo, são redesenhadas pelo TraçoCAD, com a mesma medida, mas a aparência pode diferir um pouco da original.

Preciso instalar algum conversor de DWG?

Não. O conversor vai dentro do aplicativo.

Em que computadores funciona?

Em Macs com chip Apple (M1 ou mais novo) e em computadores com Windows 10 ou 11, de 64 bits. Macs com processador Intel não são atendidos por enquanto.

Como funcionam o teste e a licença?

Na primeira vez que você abre o TraçoCAD, começa um teste de 30 dias com todos os recursos. Quando ele termina, o aplicativo continua abrindo e mostrando seus desenhos, mas salvar, exportar e imprimir ficam bloqueados até você informar o serial. Nenhum desenho fica preso. Depois da compra, você recebe o serial por email e o informa na janela Licença do aplicativo.

Preciso de internet?

Para ativar o serial, sim. Se não houver internet na hora, o aplicativo funciona normalmente por 15 dias, esperando você abri-lo com conexão. Depois disso, a ativação vale 60 dias e se renova sozinha sempre que o aplicativo abre conectado. Para desenhar, não é preciso estar online.

Em quantos computadores posso usar?

Cada serial vale em até 2 computadores ao mesmo tempo, Mac ou Windows. Para trocar de máquina, use Desativar neste computador na janela Licença: a vaga fica livre para o outro computador.

Meus desenhos vão para a nuvem?

Não. Os desenhos ficam no seu computador. A única conexão do aplicativo é com o servidor de licenças da Traço Soft, para ativar e renovar o serial.

O que o TraçoCAD LT não faz?

É um CAD 2D: não modela em 3D. Copiar e colar funciona dentro do aplicativo, entre desenhos abertos, e não troca objetos com outros programas de CAD. A impressão usa uma tabela própria de espessuras por cor e não lê arquivos de estilo de plotagem CTB e STB. Objetos colados de outros programas (OLE) aparecem como uma moldura, e gradientes de hachura viram preenchimento sólido.

O Mac ou o Windows mostrou um aviso ao abrir o instalador. É normal?

Sim. No Mac, abra Ajustes do Sistema, Privacidade e Segurança e clique em "Abrir Mesmo Assim". No Windows, clique em "Mais informações" e depois em "Executar assim mesmo".
